Redes Ópticas
O crescimento exponencial da demanda por serviços de comunicação de dados, impulsionado por aplicações como streaming, computação em nuvem e redes corporativas, exige soluções que ofereçam alta capacidade de transmissão e eficiência na utilização da infraestrutura existente. Nesse contexto, surge o DWDM (Dense Wavelength Division Multiplexing), ou Multiplexação por Divisão densa de Comprimentos de Onda, como uma das tecnologias mais avançadas e eficazes para transmissão óptica de longa distância.
DWDM permite a multiplexação de múltiplos sinais ópticos em uma única fibra, utilizando diferentes comprimentos de onda (cores de luz), cada um transportando um canal de dados independente. Com isso, é possível alcançar taxas de transmissão extremamente altas — na ordem de terabits por segundo — sem a necessidade de instalar novas fibras ópticas.
Essa tecnologia é amplamente utilizada em redes de backbone, operadoras de telecomunicações e data centers, por sua capacidade de ampliar significativamente a largura de banda de forma escalável, segura e confiável.
Alguns dos componentes comuns de um sistema óptico para ISPs podem incluir:
Multiplexadores/ Demultiplexadores
Combinam e separam diferentes comprimentos de onda.
Transponders/ Muxponders
Convertem sinais elétricos em comprimentos de onda ópticos.
Amplificadores Ópticos (por exemplo, EDFA)
Aumentam a força do sinal em longas distâncias.
ROADM (Multiplexadores Ópticos de Adição e Subtração Reconfiguráveis)
Gerenciam dinamicamente os comprimentos de onda em uma rede DWDM.
Principais usos do DWDM em redes de ISPs
Redes core e backbone
Os ISPs usam DWDM para transportar grandes quantidades de dados entre cidades, centros de dados e pontos de troca de internet. Ele permite taxas de transmissão de até terabits por segundo em longas distâncias sem a necessidade de novas fibras. A Nokia se especializa em sistemas de transmissão de alta velocidade que fornecem 1,2 Tb de capacidade em um único comprimento de onda usando os mais recentes motores fotônicos.
Utilização eficiente de fibra
Em vez de instalar mais fibras, o DWDM permite que os ISPs usem a infraestrutura de fibra existente de forma mais eficiente, executando 40, 80 ou mais canais separados (comprimentos de onda) em um único par de fibras. A Nokia possui um dos sistemas de linha óptica mais avançados que permitem a maior utilização de fibra usando bandas estendidas como SuperC.
Escalabilidade e redundância
Os sistemas DWDM são modulares — os ISPs podem adicionar mais comprimentos de onda à medida que a demanda cresce. Essa escalabilidade torna o DWDM ideal para preparar suas redes para o futuro. Ele também suporta caminhos redundantes e redirecionamento automático para confiabilidade.
Interconexões de operadoras e links de centros de dados
Os ISPs usam DWDM para links de alta capacidade entre seus próprios PoPs (pontos de presença) ou para interconexão com outros ISPs, CDNs ou provedores de nuvem. A Nokia oferece um portfólio para transmissão de próxima geração para aplicações DCI.
Com o avanço contínuo da digitalização, o crescimento do tráfego de dados e a demanda por conexões de alta velocidade e baixa latência, os Provedores de Serviços de Internet (ISPs) enfrentam o desafio de manter suas redes centrais (core) e de backbone escaláveis, eficientes e preparadas para o futuro.

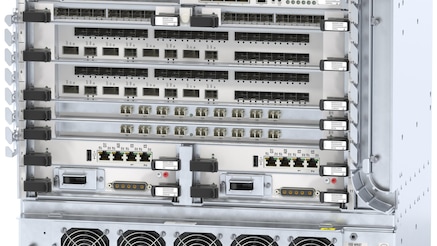

Nesse cenário, esses motores ópticos são dispositivos altamente integrados que combinam funcionalidades de transmissão e recepção óptica de alta capacidade, geralmente baseados em tecnologias como DWDM, modulação coerente e DSPs (Digital Signal Processors). Eles permitem transmissões em velocidades de 100 Gbps, 200 Gbps, 400 Gbps ou chegando até 1.2T de capacidade, por canal, com alta eficiência espectral e alcance estendido, reduzindo a necessidade de regeneração de sinal em longas distâncias.
Aplicados nas redes core e backbone dos ISPs, os motores ópticos possibilitam a agregação de tráfego de diversos pontos da rede, otimizando o uso das fibras ópticas existentes e facilitando a escalabilidade do serviço com menor custo operacional (OPEX) e de capital (CAPEX). Isso os torna essenciais para garantir a entrega de serviços modernos como banda larga de ultra alta velocidade, redes 5G, vídeo sob demanda e aplicações críticas em nuvem.
Os sistemas de linha óptica são conjuntos de equipamentos e tecnologias responsáveis pela transmissão de sinais ópticos ao longo das fibras, garantindo alta capacidade, baixa latência e integridade do sinal em distâncias que podem variar desde redes metropolitanas até redes de longa distância (core e backbone). Esses sistemas utilizam técnicas avançadas como multiplexação por divisão de comprimento de onda (WDM), amplificação óptica (EDFA) e modulação coerente para maximizar a capacidade da fibra e minimizar a degradação do sinal.
A utilização da fibra óptica, por sua vez, é fundamental para que os ISPs possam oferecer serviços robustos, escaláveis e preparados para o futuro. Além de proporcionar alta largura de banda, a fibra óptica apresenta baixa atenuação e imunidade a interferências eletromagnéticas, fatores essenciais para a qualidade e a confiabilidade das conexões. A combinação de sistemas de linha óptica modernos com a infraestrutura de fibra permite aos ISPs ampliar sua rede de forma eficiente, suportando tecnologias emergentes como 5G, Internet das Coisas (IoT) e streaming em alta definição. (GX-OLS)
No cenário atual das redes de telecomunicações, os Provedores de Serviços de Internet (ISPs) buscam soluções que aliem alta performance, flexibilidade e eficiência de espaço para atender à crescente demanda por conectividade rápida e estável. Nesse contexto, os equipamentos modulares compactos surgem como uma alternativa estratégica para a expansão e modernização das infraestruturas de rede.
Equipamentos modulares compactos são dispositivos que reúnem múltiplas funcionalidades em um único chassis pequeno e versátil, permitindo a inserção ou substituição de módulos específicos conforme a necessidade, como interfaces de alta velocidade, módulos ópticos, processadores e unidades de energia. Essa modularidade facilita a escalabilidade da rede, possibilitando que os ISPs aumentem a capacidade ou adaptem a tecnologia sem a necessidade de substituir todo o equipamento.
Além disso, o formato compacto desses sistemas é ideal para ambientes com restrição de espaço, como salas de equipamentos urbanas, pontos de presença (PoPs) e micro data centers, onde otimização do espaço físico é crucial. Eles também contribuem para a redução de custos operacionais (OPEX), ao simplificar manutenção e consumo energético.
Plataformas modulares compactas de 1830 PSI

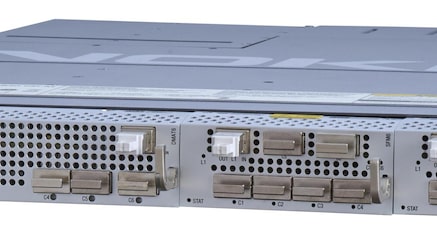

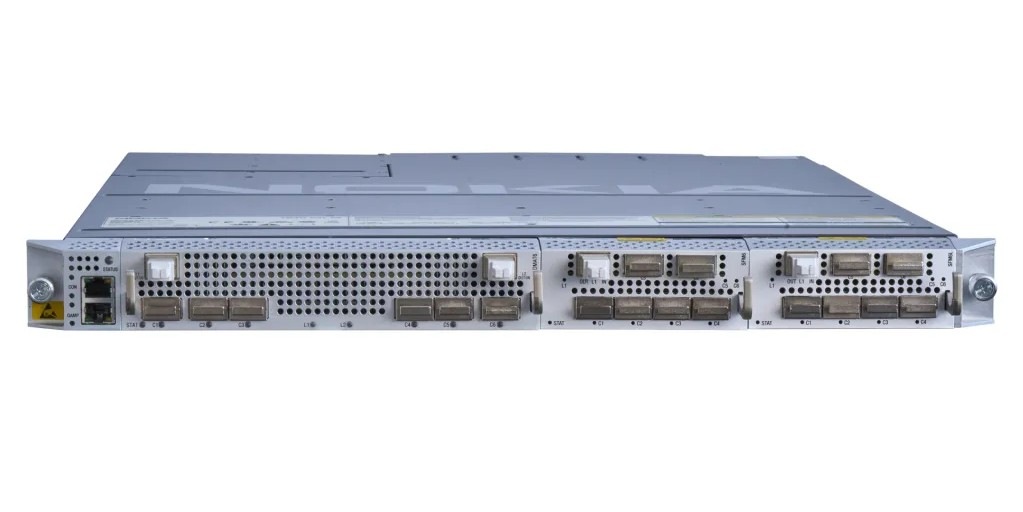

1830 PSI-M
- Transporte modular compacto;
- Transponders coerentes baseados em SLEDs;
- Transponders ópticos supercoerentes PSE-6s de 1,2T;
- X-ponders ópticos coerentes plugáveis PSE de 400G;
- Chassi de 600 mm para Data Center;
- SO e operações comuns do PSS.

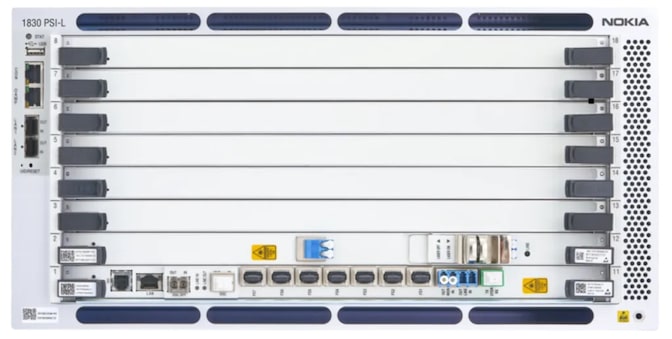

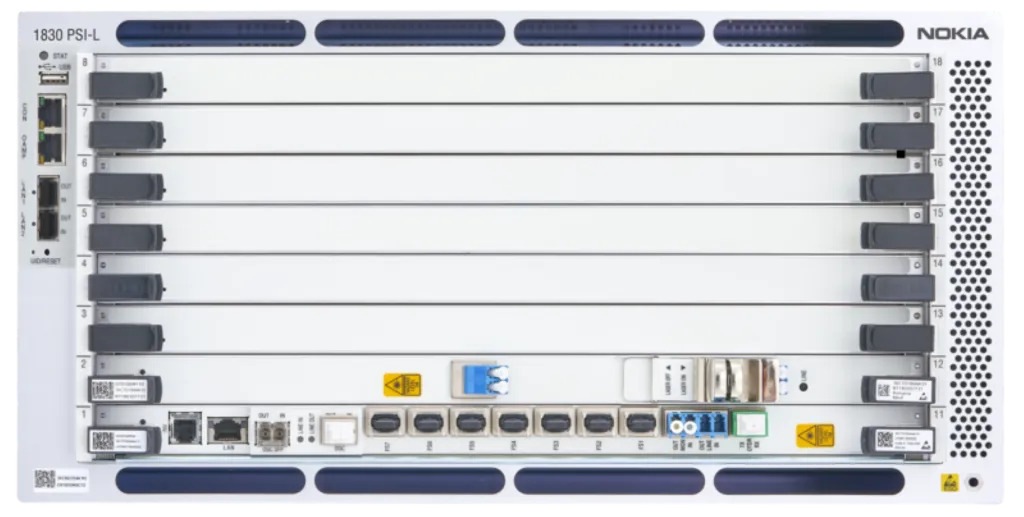

1830 PSI-L
- Sistema de linha modular compacto;
- Chassi de sistema de linha com suporte para opções de proteção/restauração FOADM, ROADM, ILA, C+L e Camada Layer 0;
- Placas de sistema de linha comuns com a família PSS;
- Opções de chassi de 4 e 8 slots;
- Chassi de 600 mm para Data Center.

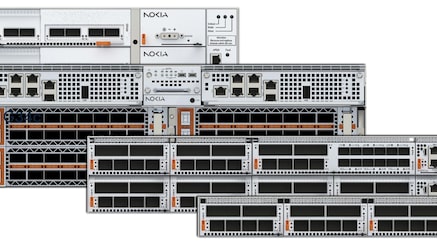

Família 1830 Global Express (GX)
Soluções modulares compactas e flexíveis para todas as aplicações
Família modular compacta e flexível
- Flexibilidade líder do setor para praticamente qualquer aplicação de transporte;
- Automação modular aberta, com APIs, modelos de dados e telemetria abertos;
- Família de chassis em formatos de 600 mm e 300 mm para aplicações em Data Centers e ILA.
X-ponders multisserviços
- Transponders, muxponders e switchponders OTN ADM;
- Óptica coerente embarcada de 1,2T e 800G líder do setor;
- Óptica coerente plugável de 100G a 800G;
- Interfaces do lado do cliente de 10G a 400G;
- Distribuição de sincronização.
Sistema de Linha Óptica
- Opções otimizadas para aplicações de acesso, metrô, longa distância e DCIROADM multi-distância 9D – 32D;
- ILA bidirecional compacto e eficiente;
- Suporte para C+L e Super-C+L;
- OLS de hiperescala otimizado para plug-in;
- Recursos SLTE avançados.
Os plugables coerentes são transceptores ópticos compactos que utilizam tecnologia de modulação coerente, combinada com processamento digital de sinal (DSP), para permitir a transmissão de dados em altas taxas (100G, 200G, 400G e até 800G) sobre longas distâncias, com alta eficiência espectral e tolerância a dispersão e ruído. Diferentemente dos sistemas ópticos tradicionais baseados em chassis proprietários, esses módulos seguem fatores de forma padrão, como CFP2-DCO, QSFP-DD e OSFP, permitindo integração direta em roteadores e switches compatíveis.
Isso reduz drasticamente a complexidade da rede e os custos de capital (CAPEX), pois elimina a necessidade de transponders ou plataformas DWDM dedicadas. Além disso, favorece a evolução de arquiteturas IP-over-DWDM, nas quais a camada óptica é diretamente integrada ao equipamento IP.
Para ISPs, os plugables coerentes representam uma forma eficiente, escalável e interoperável de ampliar a capacidade de suas redes ópticas — especialmente em redes metro e regionais — com rápida implantação, menor consumo de energia e menor ocupação de rack.
Plugins ópticos coerentes digitais (DCO)
Escalável, ótimo desempenho e baixo consumo de energia em formatos plugáveis padronizados
100G
• Ampliando o desempenho do sistema óptico WDM coerente para aplicações de acesso e de ponta;
• 100ZR para alcance metro ponto a ponto de spam único;
• Formato QSFP28 compatível com portas de uplink 100GE existentes.
400G
• Portfólio completo de plugins ópticos coerente de 400G;
• 400ZR ponto a ponto de span único;
• 400ZR+ ponto a ponto de span múltiplo;
• 400G Multihaul para metro-regional de alto desempenho (CFP2 e QSFP-DD);
• 100G/400G ponto a multiponto;
• Conformidade com OIF, OpenZR+ e OpenROADM;

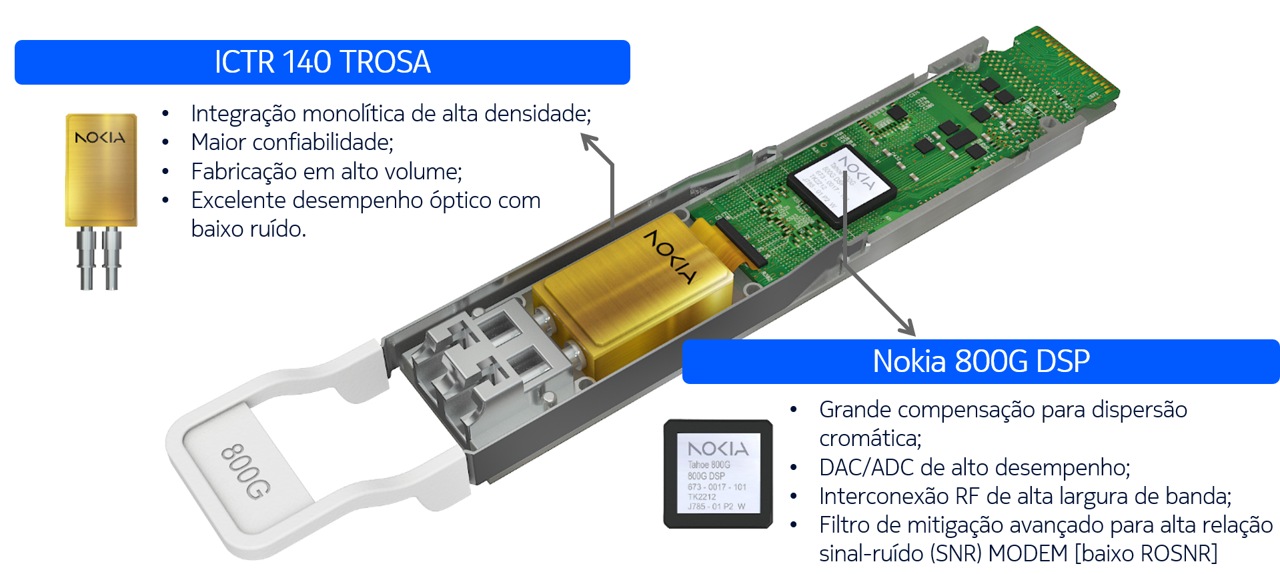

800G
• Conectores coerentes de alto desempenho, multi-transporte e interoperáveis com vários fornecedores;
• 800ZR/ZR+ para áreas metropolitanas e regionais;
• 800G Multi-transporte para longa distância;
• 400G Ultra-longo alcance;
• Fatores de forma conectáveis QSFP-DD800, OSFP e CFP2;
• Conformidade com PCS interoperáveis OIF e OpenROADM.
800G

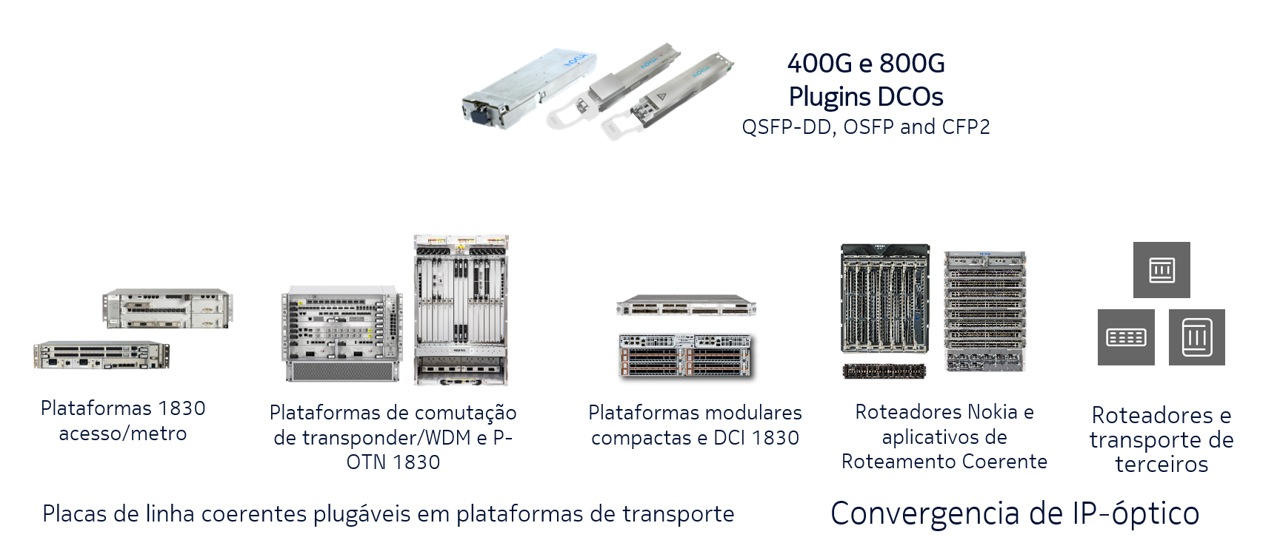

Flexibilidade de implantação
Implantação flexível em plataformas de transporte, roteador e switch da Nokia e de terceiros
